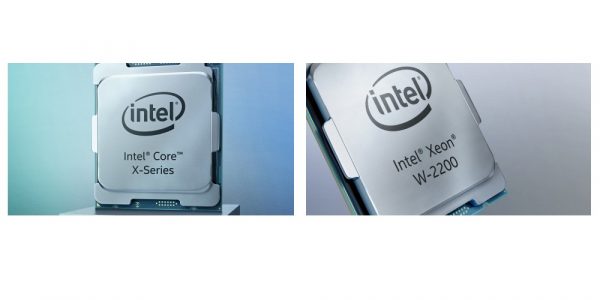

消費者向けプロセッサの新しい層である Core i9 ファミリ に加えて、インテルは最近「X シリーズ」も導入しました。 Core X プロセッサーは単一のライン、ファミリー、さらにはチップ アーキテクチャーにも適合しないため、ここで事態が混乱します。これは純粋にマーケティング用語であり、Intel が数年前に提供した以前の「Extreme Edition」プロセッサーに似ています。 。
基本的に、Core X プロセッサーは、PC パフォーマンス愛好家を真のターゲットとした高速かつ高価なモデルであり、各層に相応の機能を備えた Core i5、Core i7、および Core i9 のバリエーションが用意されています。新しい製品と、価格とパフォーマンスの各レベルでの変更点を見てみましょう。
各 X シリーズ プロセッサの技術的内訳
新しいCore Xシリーズの技術的な内訳は次のとおりです。 2017 年後半に登場する、より強力な Core i9-X CPU に関する多くの情報はまだ公開されていないことに注意してください。
つまり、9 つの新しいチップが用意されています。5 つの Core i9 (史上初)、3 つの Core i7、および 1 つの孤独な小さな Core i5 はすべて「X」というサフィックスが付いています。非常に強力な i9-7980XE には、古いハイエンド Intel チップの一部で使用されていた「Extreme Edition」というあだ名がまだ付いているため、そこに追加の「E」が追加されています。
すべての X シリーズ チップは新しい LGA2066 ソケットとそれに付随する X299 チップセットを使用しており、i7-7800X を除くすべてのチップは超高速 DDR4-2666 メモリ (より高価なモデルではさらに高速なメモリ) をサポートします。ただし、共通しているのはこれだけです。価格は実質的に手頃な約 250 ドルから、18 コア i9 7980XE の 2000 ドルという非現実的でばかばかしいものまでさまざまです。下の 2 つのチップは、16 個の PCI Express レーン「のみ」をサポートします。これは、マルチ GPU リグを構築したいゲーマーにとって 重要な要素です 。より高価なチップでは、最大 44 個以上のレーンがサポートされます。これは重要な詳細です。以前の 500 ドルレベルの Intel プロセッサよりも多くのレーンを取得するには、少なくとも 1,000 ドルを費やす必要があります。
コア数も大きな違いです。 i5 および i7 レベルの最も安価な X シリーズ チップは、より高いベース クロックを備えたクアッド コア設計を採用し、i9-7900X ではプロセッサ コアとスレッドが最大 10 個に増加します (X が登場する前にインテルが消費者向け CPU で生産した最高のもの)シリーズ）、さらに高価なモデルでは最大 12、14、16、18 まであり、すべてにハイパースレッディングが搭載されています。消費電力は高く、112 ワットから始まり、少なくとも 140 ワットまで上がります。追加の L3 キャッシュとインテルのターボ ブースト 3.0 オーバークロック システムのサポートは、より高価なモデルに限定されています。
XシリーズはCPUアーキテクチャではありません…
新しい CPU ソケット上のこれらの新しいプロセッサはすべて同じアーキテクチャを使用していると思われるかもしれませんが、そうではありません。 Intel は、このマーケティング活動の一環として、既存のプロセッサー設計の新しい「X-treme」バージョンをアップグレードしました。シリーズ内で最も安価な 2 つの i5-7640X と i7-7740X は、2017 年初めに初めてリリースされた Kaby Lake 設計をベースにしています。シリーズの残りの部分は、実際には Skylake アーキテクチャの修正バージョンであり、14 ナノメートル製造プロセスの少し古い (~2015) バージョンを使用しています。これら 2 つのアップグレードされたプラットフォームは、LGA1151 の代わりに新しくより複雑な LGA2066 CPU ソケットを使用しており、それぞれ「Kaby Lake-X」および「Skylake-X」というラベルが付いています。
それは、価格と価値という明らかな点を除いて、これらのプロセッサーが何らかの点で欠けているという意味ではありません。しかし、これは、Intel が、間もなくオリジナルの Skylake 設計の 2 番目の改良版に置き換えられるアーキテクチャを使用して、少数の新しい CPU を推進するという厄介な立場にあることを意味します。 X シリーズの上位層は、新しい Coffee Lake プロセッサがあまり「極端」ではないデスクトップ アプリケーション向けに利用可能になるのと同時に市場に投入されるはずで、おそらく 10 ナノメートルの Cannonlake で次の大きなシフトが起こるまでにほんの数か月かかるでしょう。建築。いつものように、忍耐はバーゲンハンターにとっても、最先端のテクノロジー愛好家にとっても美徳です。
…または新しいプロセッサ ソケット…
X シリーズには、まったく新しいプロセッサ ソケットである LGA2066 が搭載されていますが、それは Intel が古いソケット設計をすぐに廃止しようとしているという意味ではありません。 LGA2066 は、LGA2011 および LGA2011-3 設計に代わる新しい愛好家向けの規格ですが、Coffee Lake と Cannonlake の今後のリビジョンでは、おそらくまだ古い、それほど複雑ではない LGA1151 ソケットが使用されるでしょう (ただし、Intel はこれに関してまだ何も発表していません)。 。
新しい CPU リビジョンが導入されてそのソケット自体が交換されたとしても、サイズと消費電力はおそらく同等のものとなり、完全な愛好家向けグレードの LGA2066 よりもはるかに経済的なオプションとなります。これにより、インテルは部品価格を抑えることができる。これは、企業や政府の顧客に安価な中級デスクトップを数千台も供給しているベンダーパートナーにとって特に重要だ。平均的なシステム ビルダーにとっての結論は次のとおりです。300 ドル (またはそれ以上) の LGA2066 マザーボードにすぐにアップグレードしても、より新しく高速な Intel チップが入手可能になるまで、数か月分のパフォーマンス自慢の権利しか得られない可能性があります… たとえ古くて安価なマザーボードであってもソケットのデザイン。
…これはマーケティング用語です
X シリーズには、以前の Extreme Edition チップと同様に、技術要件のセットリストがありません。現時点で、入門用チップを実際に結び付ける唯一のものは、それらが熱心な購入者向けに販売されており (ある意味、価格設定されていて)、簡単なオーバークロックを促進するためにロックが解除されているという事実です。それらは速いです — ああ、速いですね — 窒素冷却装置を机の上で溶ける寸前で動かしたいシステムビルダーにとっては、間違いなくお金を払う価値があります。
しかし、これが重要な部分です。X シリーズは主に現在のアーキテクチャの拡張であるため、Intel の次のメジャー プロセッサ リビジョンの最高のプロセッサに追いつけないほど高速ではありません。そして、これらのプロセッサ ファミリは、同じ愛好家市場向けに独自の X-treme バリアントを確実に入手するため、CPU とマザーボードの完全なアップグレードが緊急に必要でない場合は、待つのが賢明です (アップグレードも必要になる場合があります)。高性能ソケット用の新しい電源、より高速な RAM、より大型の CPU クーラー…おわかりいただけるでしょう)。特にゲーマーは待つのが賢明でしょう。なぜなら、現在の最も要求の厳しいゲームでさえ、12 個以上のプロセッサ コアを真に活用するために必要なソフトウェア サポートを備えていない可能性があるからです。
